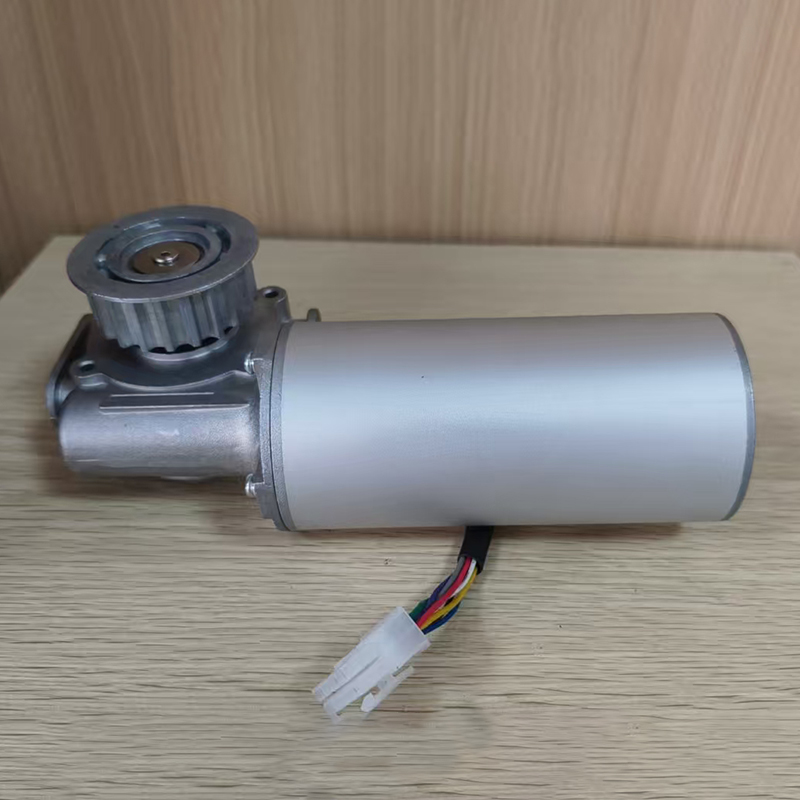

Бесщеточный электродвигатель постоянного тока для серии раздвижных дверей. Электронные компоненты и подшипники внутри электродвигателя — продукция ведущих мировых брендов. Статор электродвигателя полностью залит компаундом BMC, что обеспечивает длительную работу в диапазоне температур от -50 °C до +80 °C. Номинальная мощность — 60–120 Вт, номинальное напряжение — 24–36 В постоянного тока, номинальная частота вращения — 3000 об/мин. Передаточное число редуктора — 1:15. Номинальный крутящий момент — не менее 2,8 Н·м. Широко применяется в серии раздвижных дверей грузоподъёмностью от 100 кг до 1000 кг. Электродвигатель работает плавно, с низким уровнем шума и не требует технического обслуживания. Подробные размеры и технические параметры электродвигателя приведены на чертеже и в инструкции по эксплуатации.
Категория продукта: Бесщеточный электродвигатель постоянного тока
Назначение: Привод раздвижных автоматических дверей
Основные технические характеристики:
| Номинальное напряжение (DC) | 36 В | 24 В | ||
| Номинальная мощность (Вт) | 60 | 80 | 60 | 80 |
| Номинальная частота вращения (об/мин) | 3000 | 3000 | ||
| Номинальный крутящий момент (Н·м) | 0,19 | 0,25 | 0,19 | 0,25 |
| Номинальный ток (А) | 4 | 5,5 | 4 | 5,5 |
| Кратковременная перегрузка по выходной мощности (Вт) | 80 | 100 | 80 | 100 |
| Кратковременная перегрузка по входному току (А) | 5 | 6,5 | 5 | 6,5 |
| Кратковременная перегрузка по выходному крутящему моменту (Н·м) | 0,255 | 0,3 | 0,255 | 0,3 |
| Передаточное число редуктора | 1:15 | 1:15 | ||
| Выходная частота вращения (об/мин) | 200 | 200 | ||
| Выходной крутящий момент (Н·м) | 2,8 | 3,5 | 2,8 | 3,5 |
| Максимальный выходной крутящий момент (Н·м) | 3,8 | 5 | 3,8 | 5 |
4) Электрическая схема
Рисунок 1: Электрическая принципиальная схема
Примечания:
Цвета выводных проводов и сигнальных линий могут быть определены пользователем.
Три силовых провода соединяются с обмотками. Сигнальные провода от элементов Холла выполнены нестандартным кабелем сечением 0,2–0,3 мм².
На принципиальной схеме обозначение " " соответствует внутренним узлам, подключение которых выполняется на заводе-изготовителе; обозначение " " соответствует внешним узлам, подключение которых выполняется пользователем.
Данное изделие предназначено для работы от источников постоянного тока напряжением 24 В или 36 В.
Именная табличка (шильдик) изделия может быть нанесена или не нанесена по требованию заказчика.
| ZWM | - | 80 | |||
| 1 2 | 3 |
1 – Бесщеточный двигатель постоянного тока
2 – Назначение
3 – Выходная мощность
Подключите электродвигатель к контроллеру согласно схеме подключения на контроллере.
Выходной вал ротора соедините с нагрузкой редуктора (заводская сборка уже выполнена в единый блок).
Электродвигатель не вращается: Силовой кабель закреплён ненадёжно → выполните повторное подключение.
Ненормальная работа (слабое усилие, наличие мёртвых точек, посторонние шумы): Ошибка подключения или неисправность элементов Холла → проверьте подключение или замените датчики Холла.
